Alzamoto Fai-da-Te

[alex]

Per riutilizzare un cric a bottiglia oramai in disuso causa... mancaza di oggetto da sollevare, pensavo di costruirmi qualcosa del genere in modo da poter portare con me un cavalletto senza occupare tanto spazio nel baule della macchina. (Ho dovuto "dismettere" il carro funebre che usavo per il traino e sto "ganciando l'auto residua)



Calcolando che questo è un disegnino molto schematico ma significativo, se condo voi:
- potrei usare dei tubolari di sezione differente in modo che scorrano uno dentro l'altro?
- sarebbe solido se sulla base e sulla piastra superiore prevedessi un innesto costituito da "monconi di maschio" o il tutto ciurlerebbe in modo esagerato?

L'intento è quello di avere qualcosa che smontato occupi lo spazio di un mattone, cric incluso, e di assemblarlo rapidamente in loco. Sto sclerando?

[Max]

Comprendendo la portabilità dell'insieme ...personalmente salderei una piastra in ferro da 3 mm. direttamente sulla cuspide del crick, rivestendone poi la parte a contatto con il sotto-moto con un foglio di gomma antiscivolo (tipo pavimentazione palestre) e stop

[alex]

Max il fatto di portarlo in giro significherebbe un uso prevalente su fondo diseguale, quindi una base ampia mi sa che ci vuol tutta. O dici che è un pensiero esagerato?
Poi pensavo che quei 4 orrori laterali servissero solo da guida durante l'alza/abbassa, ad evitare flessioni laterali del pistone, considerando che in fase non statica è più forte il lavoro di assestamento delle forze in gioco. Certo che visto così è complesso e inguardabile. Se aveste soluzioni migliori... dopotutto l'ho messo qui proprio per quello

[Max]

Ehm ... smsorr ...di "norma" quel genere di crick a pistone (stantuffo) alzano come minimo 10 q.li come se niente fosse; discorso piano d'appoggio a parte, per alzare una moto sporadicamente e/o in caso d'emergenza non mi farei troppe pugnette, visto che determinati tipi di crick (del generis) ti alzano un camion come ridere e dubito te lo porteresti nello zaino ;D  sm29

Ovvio che per tener ferma la moto in bilico, dovresti per lo meno prevedere dei punti d'aggancio alle pedane smco2

[alex]

mi servirebbe solo per metterci la moto nelle pause, quindi rimarrebbe in macchina, già portarlo nel Defender mi dava problemi di sbattimenti nel cassone.  :(

le flessioni cui mi riferivo erano quelle date dal piano non allineato, insomma tu tiri su il pistone e sposti il carico in alto... e SPUFFF... ci manca che mi si corichi la moto con tutto l'ambaradan mentre spugnetto sul cosino del martinetto  ;D

[Max]

Avrai mica scopiazzato l'idea da questo trogolo? :D  ;D

[alex]

mamma mia... no!  :o

[Max]

Dammi retta ...con una trentina di neuris (se può andarti bene come altezza), ti togli ogni pensiero e butti via "o crikke" ^-^

http://cgi.ebay.it/CAVALLETTO-TELESCOPICO-ALZAMOTO-CROSS-ENDURO-/180573329171?pt=Ricambi_e_Accessori_Moto&hash=item2a0b025713

[alex]

ma ti ho detto che quello ce l'ho (e pure meglio  ;D ) !! Era uno smontabile da poco spazio che mi sarebbe servito. La storia si ripete.. un tempo povero privato seduto su un sasso e una borsa con pochi ferri accanto, adesso manco il posto per un cavalletto in baule. Quando rinasco voglio subito garanzie per un truck attrezzato come quelli della GP, e camion hospitality annesso, si intende!

[alex]

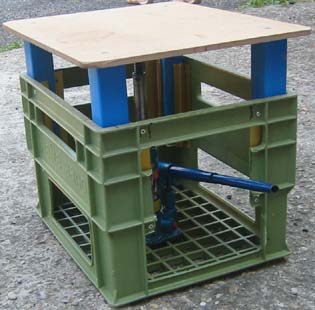

Ecco, anche questa soluzione "casereccia" in fin dei conti ricalca la mia idea iniziale.



Fragilino magari, e di dubbia scorrevolezza, ma il concetto è quello. c'è solo da capire come sarebbe possibile farlo smontabile, se non pieghevole.

[alex]

e anche questo

[matty-78]

LA soluzione honda(la seconda) andrebbe bene però poggiandolo a terra perdi un bel pò corsa e rischi che la moto ti si alzi troppo poco, se ci vuoi fare dei lavori non serve a nulla, la prima soluzione invece è poggiata su un telaio quindi guadagni qualcosa in termini di corsa.

le forze in gioco sono molto basse il crick ha una portata ben maggiore , quindi anche se non lavora in asse con il baricentro della moto sicuramente non si rompe...la soluzione scatolata va bene però forse il tondo su tondo è ancora meglio vedi cosa hai a disposizione..
Alla fine però hai un 'affare' bello pesantino da portarti dietro....

ciao

[lumauno]

Hai pensato ad un "doppio pantografo" (cerca "monteavena", per "copiarlo" o per comprarlo)? Al contrario di qualche anno fà,costano molto di meno. Avevo iniziato a costruirlo,alla fine ho comperato un vecchio banco alzamoto. Non lo posso portare in giro, ma se si ha lo spazio è comodissimo.

[tonitrial]

 :s_hi:ciao io ne ho fatti di due tipi una a pantografo con leva a pedale tipo quelli gia in commercio,i poi un alrto modello milto pratico,e comodo da portare in giro perche si chiude,a breve posto le foto,

[alex]

Bravo Toni, ottima idea, specie quello richiudibile.
e' tipo pantografo?
